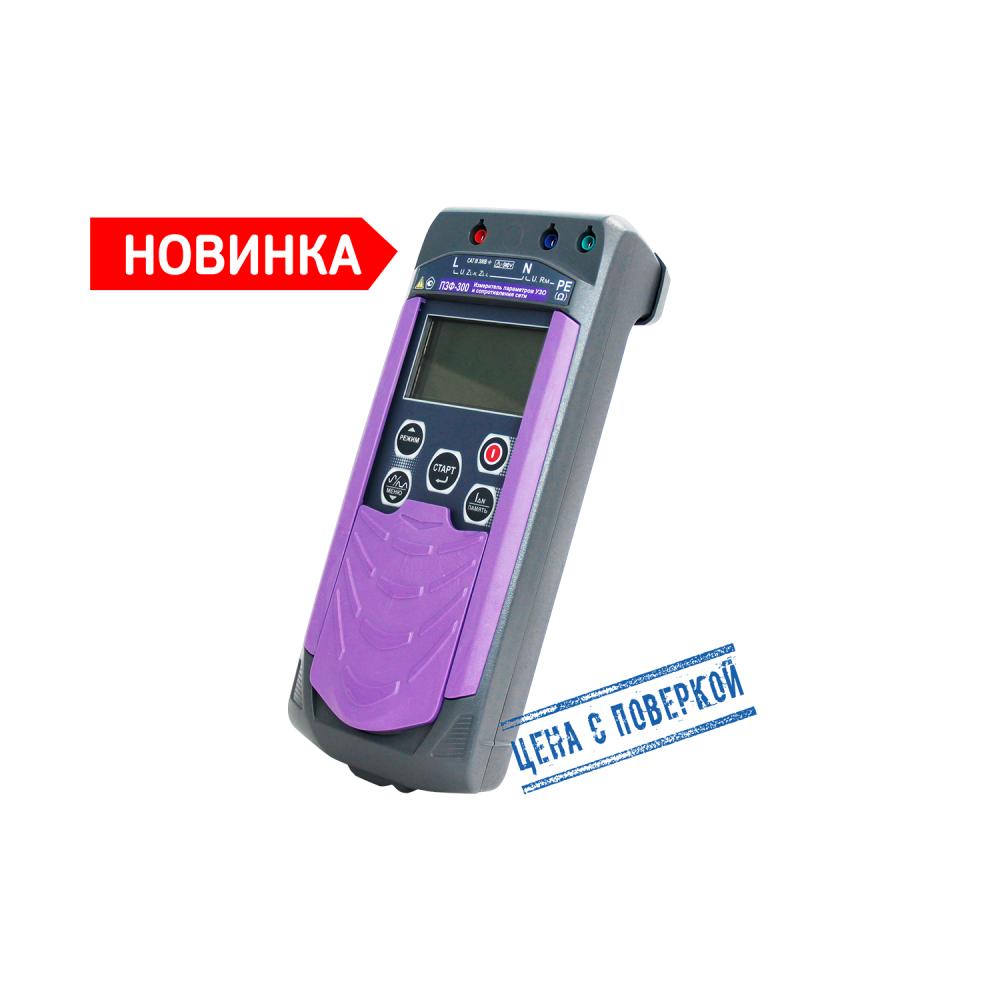

ПЗФ-300 с поверкой
ПЗФ-300 с поверкой
Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений. Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В. Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока:
Особенности:
- Для типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0 º и 180 º.
- Для типов А и В на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90 º и 135 º с возможностью установки полярности тока.
- Измерение напряжения переменного тока.
- Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013)
- Измерение сопротивления постоянному току (металлосвязь).
Краткие характеристики:
Комплект поставки:
- 1. Измеритель параметров УЗО ПЗО-510, 1 шт.
- 2. Руководство по эксплуатации, 1 шт.
- 3. Блок питания 12 В 0,5 А, 1 шт.
- 4. Адаптер розеточный, 1 шт.
- 5. Зажим изолированный типа "крокодил", d30, синий. 1 шт.
- 6. Зажим изолированный типа "крокодил", d30, красный, 1 шт.
- 7. Сумка для ПЗФ-300, 1 шт.
- 8. Кабель измерительный 1,5 м, красный, 1 шт.
- 9. Кабель измерительный 1,5 м, синий, 1 шт.
- 10. Отсек батарейный 5*АА, исп.1, 1 шт.
|
1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» |
||||||
|
Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом |
от 0,01 до 9,99 |
|||||
|
от 10,0 до 99,9 |
||||||
|
от 100 до 300 |
||||||
|
Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом |
±(0,05∙Z+5 е.м.р.) |
|||||
|
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА |
от 0,001 до 24 |
|||||
|
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА |
от 0,001 до 41 |
|||||
|
Рабочий диапазон напряжения переменного тока, В |
от 180 до 450 |
|||||
|
Частота напряжения переменного тока, Гц |
от 45 до 65 |
|||||
|
Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А. Длительность протекания тока не более 30 мс. |
||||||
|
2 Измерение напряжения переменного тока |
||||||
|
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В |
от 10 до 450 |
|||||
|
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В |
от 10 до 300 |
|||||
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В |
±(0,025∙U+3 е.м.р.) |
|||||
|
Частота напряжения переменного тока, Гц |
от 45 до 65 |
|||||
|
3 Измерение отключающего дифференциального тока УЗО (Iа) |
||||||
|
Номинальный отключающий дифференци-альный ток УЗО (I∆N), мА |
Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА |
|||||
|
синусоидаль-ный ток |
пульсирующий постоянный ток с углом задержки фазы тока |
|||||
|
0 º |
90 º |
135 º |
||||
|
10 |
от 2 до 11 |
от 2 до 20 |
от 1 до 20 |
|||
|
30 |
от 6 до 33 |
от 6 до 42 |
от 3 до 42 |
|||
|
100 |
от 20 до 110 |
от 20 до 140 |
от 10 до 140 |
|||
|
300 |
от 60 до 330 |
от 60 до 420 |
от 30 до 420 |
|||
|
500 |
от 100 до 550 |
от 100 до 700 |
– |
|||
|
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: - для синусоидального тока - для пульсирующего постоянного тока |
±(0,025∙I+0,2)
±(0,05∙I+0,5) |
|||||
|
Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА |
0,05∙IΔN |
|||||
|
Рабочий диапазон напряжения переменного тока, В |
от 180 до 260 |
|||||
|
4 Измерение времени отключения УЗО |
||||||
|
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс: 0,5∙I∆N и 1∙I∆N 2∙I∆N 5∙I∆N |
от 1 до 1000
от 1 до 500
от 1 до 40 (150) |
|||||
|
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального тока - для пульсирующего постоянного тока (без задержки фазы) |
±(0,015∙T+3)
±(0,015∙T+10) |
|||||
|
Рабочий диапазон напряжения переменного тока, В |
от 180 до 260 |
|||||
|
Примечание: 1) – для селективного типа УЗО; |
||||||
|
5 Измерение напряжения прикосновения |
||||||
|
Диапазон измерений напряжения прикосновения (действующее значение), В |
от 0 до 100 |
|||||
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В |
±(0,05∙U+3 е.м.р.) |
|||||
|
Измерительный ток |
0,4∙IΔN |
|||||
|
6 Измерение сопротивления постоянному току (металлосвязь) |
||||||
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 9,99 |
|||||
|
от 10,0 до 20,0 |
||||||
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±(0,03∙R+3 е.м.р.) |
|||||
|
Ток в измерительной цепи для сопротивлений до 5 Ом, мА |
200 |
|||||
|
Примечания: е.м.р – единица младшего разряда Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза» I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления |
||||||
