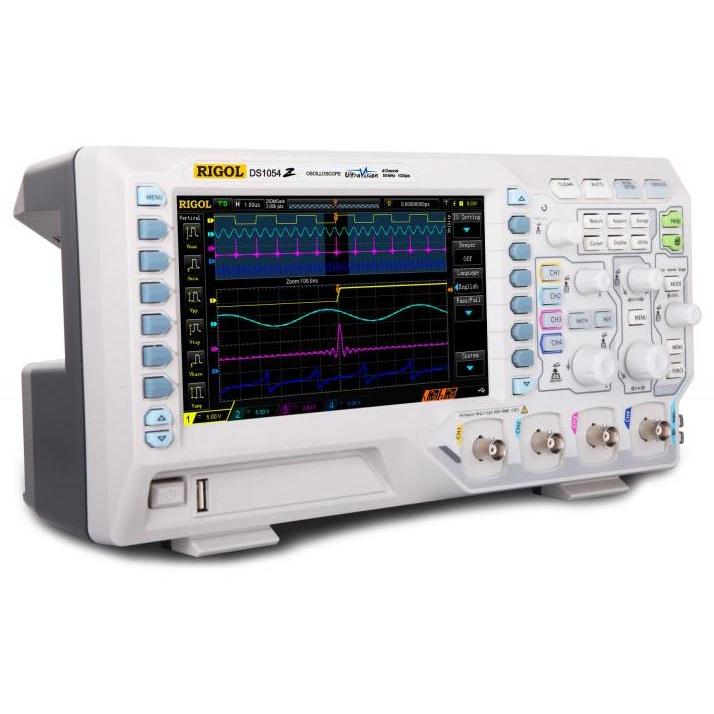

DS1054Z Цифровой осциллограф
0
Арт. 00000004077
69 300 ₽
Цена указана без учета НДС
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Модель
:
?
Модель товара
DS1054Z
Высота
:
0.315
Ширина
:
0.275
Глубина
:
0.46
Вес
:
4.5
Код производителя
:
000000013
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
DS1054Z Цифровой осциллограф
4 канала. Полоса пропускания - 50 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала). Макс. память - 24 М . Входной импеданс: 1 МОм. Скорость захвата 30000 осц/сек. 256 градаций яркости. Расширенная синхронизация, в т.ч. протоколы I²C, RS232, SPI . UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Регистратор на 5000 кадров Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122.4 мм.
Краткие характеристики:
Комплект поставки:
- 1. Осциллограф, 1 шт.
- 2. Осциллографические щупы – 4 шт. пассивных (150 МГц)
- 3. Сетевой кабель, 1 шт.
- 4. USB кабель для подключения к ПК, 1 шт.
- 5. Краткое руководство по эксплуатации, 1 экз.
Модель
?
Модель товара
DS1054Z
Высота
0.315
Ширина
0.275
Глубина
0.46
Вес
4.5
Товар снят с производства
Нет
Код производителя
000000013
Спецификация товара:
Технические характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 50 MГц | |||
| Режим дискретизации | Реальное время | |||
| Количество каналов | 4 | |||
| Регистрация | Режим | Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит |
||
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MΩ±1% || 15 пФ ±3 пФ | |||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п |
|||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 30000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М |
|||
| Коэффициент развертки |
5 нс/дел ~ 50 с/дел, с шагом 1~2~5 Погрешность временной базы ≤±25 ppm |
|||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение 8 бит | |||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 50 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 50 МГц | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤7 нс (типичное) | |||
| Погрешность коэф.усиления | <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | ≥40 дБ | |||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |||
| Шкала для FFT окна | dB/dBm, Vrms | |||
| Количество шин для декодирования | 2 | |||
| Декодирование | Parallel, RS-232/UART, I²C , SPI | |||
Система запуска
| Характеристики | Значене | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |
| Режим запуска | Авто, обычный, одиночный | ||
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | ||
| Блокировка уровня запуска | 16 нс ~ 10 с | ||
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | ||
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
| диапазон установок | 8 нс ~ 10 с | ||
| Запуск по ранту (штатно с 01.01.19) |
условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | |
| диапазон установок | 8 нс ~ 4 с | ||
| Запуск по окну (штатно с 01.01.19) |
Фронт | нарастающий, спадающий, нарастающий & спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна (время) | 8 нс ~ 4 с | ||
| Запуск по N фронту (штатно с 01.01.19) |
Тип фронта | нарастающий, спадающий | |
| Время | 16 нс ~ 10 с | ||
| Номер фронта | 1 ~ 65535 | ||
| Скорость нарастания (Slope) | Скорость сигнала | положительная или отрицательная полярность: >, <, внутри диапазона <> | |
| Условие запуска | 8 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Cтандарт | 480P, 576P HDTV | ||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |
| Запуск по задержке (штатно с 01.01.19) |
Фронт | нарастающий, спадающий | |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | ||
| Длительность задержки | 8 нс ~ 10 с | ||
| Запуск по истечении времени (TimeOut) (штатно с 01.01.19) |
Фронт | нарастающий, спадающий, нарастающий & спадающий | |
| Установка времени | 16 нс ~ 10 с | ||
| Запуск по длительности события | Установка | H, L, X | |
| Условие запуска | >, <, внутри интервала <> | ||
| Длительность | 8 нс ~ 10 с | ||
| Запуск Установка / Удержание (Setup / Hold) |
Фронт | нарастающий, спадающий | |
| Установка | H, L | ||
| Время установки | 8 нс ~ 1 с | ||
| Время удержания | 8 нс ~ 1 с | ||
| RS-232 / UART запуск (штатно с 01.01.19) |
Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User | ||
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
| I²C запуск (штатно с 01.01.19) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
| Диапазон | от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF | ||
| Длина | 1 ~ 5 байт | ||
| SPI запуск (штатно с 01.01.19) |
Условие | TimeOut | |
| Значение удержания | 16 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг ±0,5 кг с упаковкой) |
