DSA832 Анализатор спектра
DSA832 Анализатор спектра

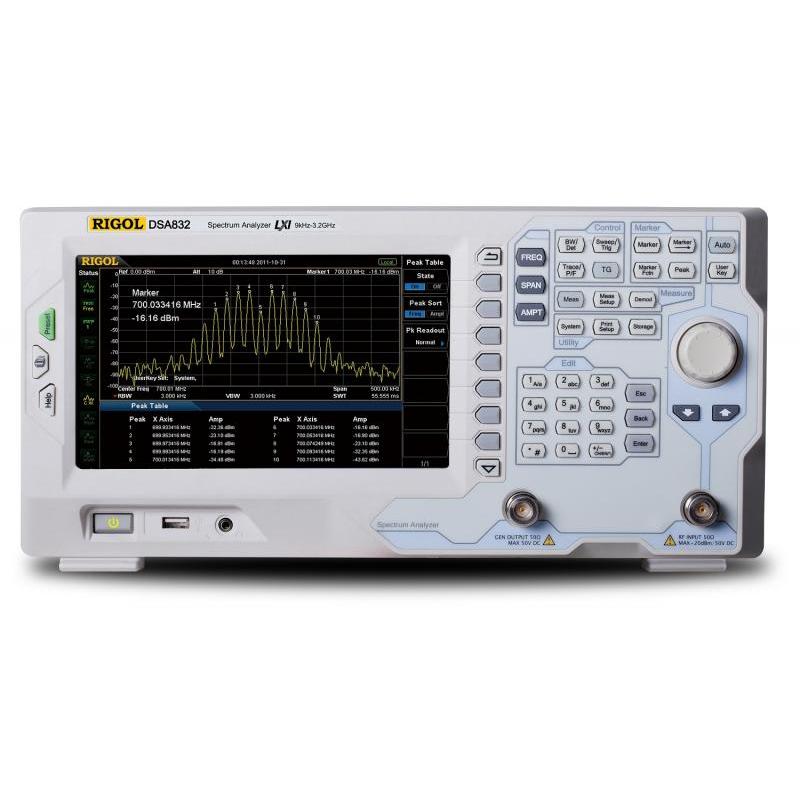

Анализатор спектра Rigol DSA832 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Поставляемый дополнительно трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832 для измерения S-параметров.
Особенности:
- ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
- Измерение КСВН (опция DSA800-VSWR)
- Измерение мощности в основном канале (опция DSA800-AMK)
- Измерение занимаемой полосы (опция DSA800-AMK)
- Соотношение мощностей в смежных каналах (опция DSA800-AMK)
- Измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
- Измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
- Измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
- Измерение гармонических искажений (опция DSA800-AMK)
- Измерение TOI (опция DSA800-AMK)
- Тестирование в пределах
Краткие характеристики:
Комплект поставки:
- 1. Анализатор спектра, DSA832, 1 шт.
- 2. Кабель питания, 1 шт.
- 3. Краткое руководство по эксплуатации, 1 шт.
- 4. CD-диск (руководство пользователя, руководство по программированию), 1 шт.
| Характеристики | Параметры | Значения |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…3,2 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 5х10-7 | |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
|
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
| Полоса обзора | Нулевая, 100 Гц…3,2 ГГц | |
| Погрешность полосы обзора |
± полоса обзора / (кол. точек развертки-1) |
|
| Плотность фазовых шумов |
<-98 дБн/Гц @ 10 кГц |
|
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) |
10 Гц… 1 МГц, с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) |
200 Гц, 9 кГц, 120 кГц |
|
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
|
АМПЛИТУДА |
Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) | 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень |
|
|
Средний уровень шумов (типично) |
без предусилителя: 9 кГц...100 кГц: <-120 дБм с предусилителем: |
|
| Частотный отклик |
без предусилителя: с предусилителем : |
|
| Аттенюатор |
Предел ослабления: |
|
|
Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ): |
||
| Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0,3 дБ | |
| Установка опорного уровня |
Диапазон: |
|
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | ||
|
Погрешность измерения |
||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм | |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
TOI: +11 дБм , типично +15 дБм | |
| Комбинационные искажения | <-60 дБн | |
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично | |
| Логарифмическая шкала | 1 дБ…200 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 601 | |
| Количество графиков | 3 + основной | |
| Тип детектора | Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (DSA800-EMI) |
|
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| РАЗВЕРТКА | Диапазон | 1 мс…1500 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) 20 мкс …3200 с (нулевой обзор) запуск: непрерывный, однократный |
| ПРЕДУСИЛИТЕЛЬ | Усиление (100 кГц...3,2 ГГц) | 17 дБ (номинальное) |
| ВХОД | ВЧ вход |
Соединитель N-типа (female) ; 50 Ом; |
| Другие входы / выходы |
Выход источника сигнала |
|
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска |
||
|
USB Host 2.0 |
||
| Запуск | Источник запуска | свободный, видео, внешний |
|
Внешний запуск |
5 В TTL уровень |
|
| ОБЩИЕ ДАННЫЕ | Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера |
Протокол PictBridge |
|
| Удаленное управление |
USB TMC |
|
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
|
| Потребляемая мощность | 35 Вт, типично; 50 Вт, масимально |
|
| Габаритные размеры | 361,6 x 178,8 х 128 мм | |
| Масса |
4,55 кг |
|
| Внутренняя память данных |
Flash Disk (встроенный) |
|
| Рабочая температура |
0 ºC …50 ºC |
