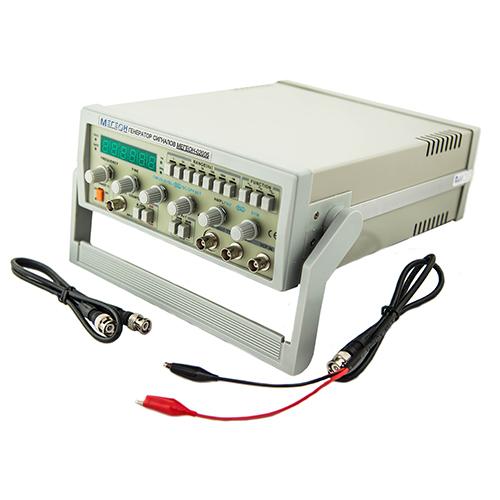

Генератор сигналов специальной формы МЕГЕОН 02005
Генератор сигналов специальной формы МЕГЕОН 02005
Погрузитесь в мир высококачественной сигнализации с генератором сигналов специальной формы МЕГЕОН 02005. Этот современный прибор идеально подходит для профессионалов и энтузиастов, работающих в области электроники и радиотехники.
Применение: МЕГЕОН 02005 найдёт своё применение в лабораториях, учебных заведениях, а также при проведении опытов и исследований. Он подойдет для тестирования электрооборудования, настройки систем, исследования характеристик фильтров и других задач.
Почему стоит выбрать МЕГЕОН 02005: Выбрав генератор сигналов специальной формы МЕГЕОН 02005, вы получите надежный и высокоточный инструмент, который значительно упростит вашу работу и повысит качество ваших исследований и разработок. Не упустите возможность сделать свой процесс более продуктивным с помощью передовых технологий!
Закажите МЕГЕОН 02005 уже сегодня и раскройте новые горизонты возможностей в мире электроники и радиотехники!
Особенности:
- Частотный диапазон варьируется от 0,1 до 5 МГц
- Прибор оснащен интегрированным аттенюатором
- Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
- Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
- Компактный корпус позволяет установить прибор в вертикальной сборочной панели
- Вход внешней синхронизации
- Высокие показатели точности - погрешность менее 1%
- VCF вход дает возможность режим ЧМ или режим свипирования
- Функция инверсии выходного сигнала
- Прибор оснащен TTL и CMOS выходами в стандартной комплектации
- Возможность плавной регулировки параметров сигнала
Краткие характеристики:
Комплект поставки:
- 1. Генератор - 1 шт.
- 2. Провод 50 Ом измерительный - 1 шт.
- 3. Провод BNC - 1 шт.
- 4. Плавкий предохранитель 0,5 А - 1 шт.
- 5. Провод питания - 1 шт.
- 6. Руководство по эксплуатации - 1 шт.
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|||
|
ОСНОВНОЙ ВЫХОД |
||||
|
Диапазон частот |
0.1 Гц … 5 МГц |
|||
|
Форма сигнала |
синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная |
|||
|
Выходное сопротивление |
50 Ом ±10% |
|||
|
Амплитуда выходного сигнала |
≥ 20 Впик-пик (без нагрузки) |
|||
|
Ослабление выходного сигнала |
20 дБ /40 дБ |
|||
|
Сдвиг по постоянному току |
0 В … ±10В плавно регулируемый |
|||
|
Симметрия (скважность) |
От 90:10 до 10:90 |
|||
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
||||
|
Коэффициент искажения |
10 Гц … 100 кГц не более 1% |
|||
|
Частотная характеристика |
0.1 Гц … 100 кГц не более 0.5 дБ |
|||
|
МЕАНДР |
||||
|
Время нарастания и спада |
менее 50нс |
|||
|
TTL/СOMSВЫХОД |
||||
|
Время нарастания и спада |
менее 100 нс. |
|||
|
Нижний уровень |
не более 0.4 В |
|||
|
Верхний уровень |
5…..14 В плавно регулируемый |
|||
|
ВХОД VCF |
||||
|
Выходное напряжение |
-5 В … 0 В ±10% |
|||
|
Соотношение напряжения |
1000:1 |
|||
|
Входной сигнал |
1 кГц |
|||
|
ЧАСТОТОМЕР |
||||
|
Дисплей |
5 знаков |
|||
|
Частотный диапазон |
1 Гц … 20 МГц |
|||
|
Полное входное сопротивление |
≥ 1 МОм /20 пФ |
|||
|
Чувствительность |
100 мВ ср. квадр. |
|||
|
Максимально допустимое входное напряжение |
150 В (с аттенюатором) |
|||
|
Входной аттенюатор |
0 дБ /20 дБ |
|||
|
Погрешность измерения |
3х10-5±1 |
|||
|
ПИТАНИЕ |
||||
|
Напряжение |
220В ±10% (110В±10%) , выбирается пользователем |
|||
|
Частота |
50Гц ±2% |
|||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
||||
|
Температура |
0° С -40 ° С |
|||
|
Влажность |
Не более 90% |
|||
|
Атмосферное давление |
86-104 кПа |
|||
|
ГАБАРИТЫ |
||||
|
Размер ДхШхВ |
270х225х90 |
|||
|
Вес |
2,5 кг. |
|||
